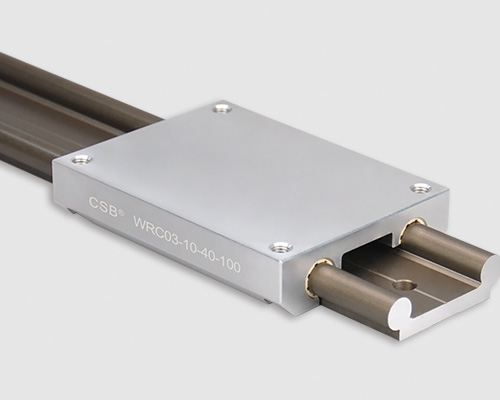

WRC03圓導軌滑臺

產品特性

● 安裝LIN-11標準滑動膜
● 自潤滑、免維護
● 整體式設計、低成本
● 用于WR系列雙圓軌
● 抵抗灰塵、無噪音


WRC03圓導軌滑臺

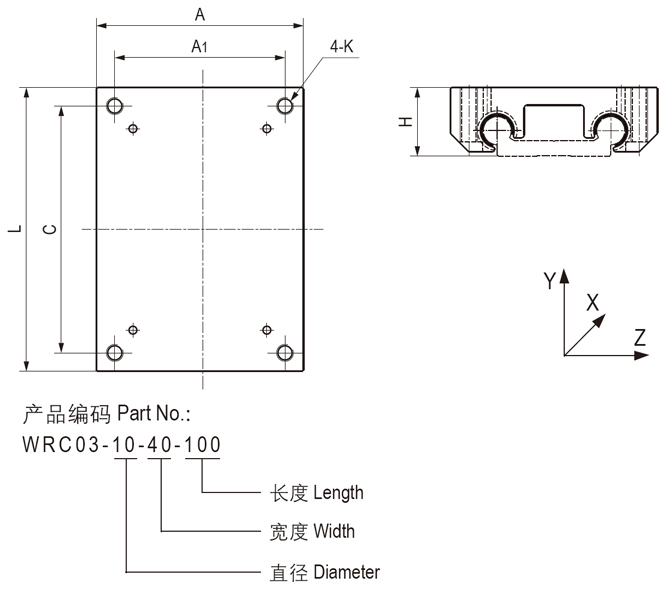

結構圖片

WRC03圓導軌滑臺承載能力

產品編碼

靜態載荷
重量
Coy- [N]
Coz [N]
Mox [Nm]Moy [Nm]Moz [Nm]
[kg]
WRC03-10-40-100
48002400961701700.26
WRC03-10-40-150
48002400962902900.39
WRC03-10-40-200
48002400964104100.51
WRC03-10-80-100
480024001781701700.32
WRC03-10-80-150
480024001782902900.48
WRC03-10-80-200
480024001784104100.64
WRC03-16-60-100
840042002402702700.49
WRC03-16-60-150
840042002404804800.74
WRC03-16-60-200
840042002406906900.99
WRC03-20-80-100
1280064005256706701.09
WRC03-20-80-150
1280064005259909901.64
WRC03-20-80-200
128006400525125012502.18

WR直線導軌安裝偏心力

●最大比例為2:1
●1x =同軌滑塊距離
●2x =從導軌到負載或驅動力的距離

CSB-LIN?直線軸承安裝法則

 ●小心:超過2:1比例時會發生爬行甚至卡死的現象!
這個原則與負載無關!這不是由于邊緣加載。它也不依賴于使用的驅動力!驅動力與直線滑塊的距離越遠,所需驅動力越大,磨損也越大。
可能還有其他因素會增加制動效果,但摩擦系數是主要原因。

 ●注意:2:1法則是基于理論靜摩擦系數0.25,然而,額外的潤滑有助于降低摩擦并延長2:1的比例。

●如果您有任何設計或安裝方面的疑惑,請與我們的工程師聯系。


LIN-11K塑料直線軸承滑動膜
LIN-11K塑料直線軸承滑動膜

● 開口式設計
● 自潤滑、耐灰塵
● 標準耐磨材料EPB13,MN2,EPB5

更多
WR02雙圓直線導軌
WR02雙圓直線導軌

● 鋁合金雙圓導軌,硬質氧化表面;
● 配合LIN滑動膜抵抗污物;
● 重量輕和低噪音;
● 標準安裝寬度;

更多

CSB-LMS?WRC01圓導軌滑臺

文件類型 PDF文件
文件大小 149KB
出版時間 09-2021
出版序號 CSB/CAT.052
立即下載

659 次

CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承,系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算,您可以先選擇需要的軸承類型,通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算,系統會根據輸入參數校核直線軸承類型符合性,輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。

由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入參數,數據校核具有一定的局限性;安裝校核2:1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。

CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考,不可作為最終軸承符合性判定依據;如有疑問請與CSB?銷售工程師聯系。
