Polymer-tech SolutionsTM

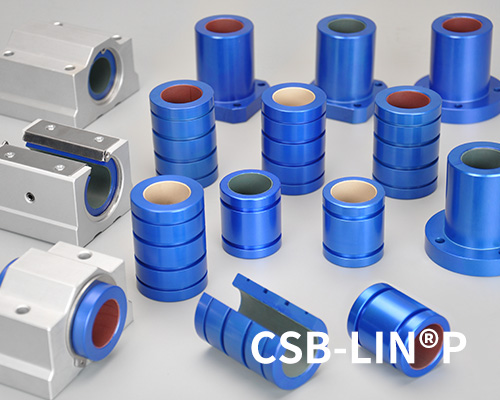

CSB-LIN?P精密直線軸承與金屬滾珠直線軸承尺寸精度一致，但具有更高的承載能力且運行噪音較低。耐磨層采用TEFPLAS?復合材料免維護，低摩擦系數，適用于高低溫±200℃運行；TEFPLAS?材料結合CSB-LIN?P小間隙運行不但對軸不會造成損傷而且能清潔軸表面污垢。
●自潤滑，免維護
●高精度，運行平穩
●減振，無噪音
●高速運行，長壽命
TEFPLAS? B 是綜合高承載與耐磨特性的標準材料，適用于硬度HRC35以上鋼軸或硬質陽極氧化鋁軸；
TEFPLAS? G 出色的耐磨性能，較低的啟動摩擦力，適用于硬軸、硬質陽極氧化鋁軸；
TEFPLAS? E 符合FDA食品接觸安全材料，適用于不銹鋼軸或鋁軸。
| 材 料 | 摩擦系數 [u] | 最大靜載荷 [Mpa] | 最大動載荷 [Mpa] | 極限PV值 [N/mm2xm/s] | 最高速度 [m/s] | 運行溫度 [℃] | |
| 連續運行 | 間斷運行 | ||||||
| TEFPLAS? B | 0.10-0.25 | 20 | 10 | 0.7 | 1.5 | 4.0 | ±200 |
| TEFPLAS? G | 0.10-0.20 | 16 | 8 | 0.6 | 1.0 | 3.0 | ±200 |
| TEFPLAS? E | 0.05-0.18 | 12 | 6 | 0.4 | 1.0 | 2.0 | ±200 |
***極端高溫下運行需要考慮加大配合間隙消除軸與軸承高溫膨脹引起的卡滯現象，請和CSB銷售工程師聯系
TEFPLAS? 材料可在惡劣環境下使用，即使浸沒在液體中也能表現出色的性能。TEFPLAS? B材料中的填充物可能會受到去離子水和其它高強度化學物質腐蝕；TEFPLAS? G與TEFPLAS? E材料幾乎對所有化學物質呈現惰性。
CSB-LIN? P 精密直線軸承標準殼體材料陽極氧化鋁，較好的化學抗性適合大部分工業應用，同時可選配316不銹鋼殼體適用于具有強腐蝕化學液體環境。
除了軸承載荷、速度和運行溫度因素之外，軸的表面粗糙度、硬度以及尺寸精度都會影響CSB-LIN? P 精密直線軸承的壽命
最佳配合軸：
●軸直徑公差等級h6-h7，適用于所有TEFPLAS? 材料
●表面粗糙度Ra0.2-0.4，適用于所有TEFPLAS? 材料
●表面硬度HRC50，根據不同TEFPLAS? 材料可配合軟軸
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
