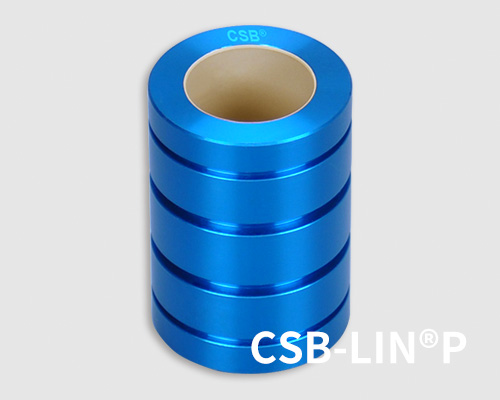

Polymer-tech SolutionsTM
●封閉式保持器設計
●自動調節軸安裝平行誤差
●滑動層材料FDA等級TEFPLAS?E
●保持器材料采用表面硬化鋁合金
●自潤滑免維護
●無噪音高速運行
TEFPLAS? B 是綜合高承載與耐磨特性的標準材料，適用于硬度HRC35以上鋼軸或硬質陽極氧化鋁軸；
TEFPLAS? G 出色的耐磨性能，較低的啟動摩擦力，適用于硬軸、硬質陽極氧化鋁軸；
TEFPLAS? E 符合FDA食品接觸安全材料，適用于不銹鋼軸或鋁軸。

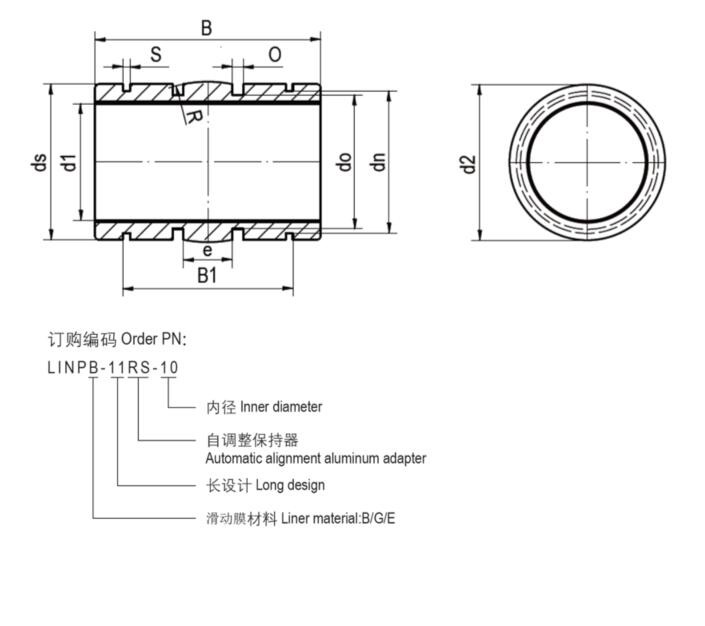

產品編碼 | 軸徑 | 座孔 | 最大許可動載荷 | 最大許可靜載荷 | 重量 |
[mm] | [mm] H7 | [N] | [N] | [g] | |
LINPE-11RS-08 | 8 | 16 | 1200 | 2400 | 8 |
LINPE-11RS-10 | 10 | 19 | 1740 | 3480 | 15 |
LINPE-11RS-12 | 12 | 22 | 2304 | 4608 | 18 |
LINPE-11RS-16 | 16 | 26 | 3456 | 6912 | 39 |
LINPE-11RS-20 | 20 | 32 | 5400 | 10800 | 42 |
LINPE-11RS-25 | 25 | 40 | 8700 | 17400 | 119 |
LINPE-11RS-30 | 30 | 47 | 12240 | 24480 | 149 |
| LINPE-11RS-40 | 40 | 62 | 19200 | 38400 | 333 |
| LINPE-11RS-50 | 50 | 75 | 30000 | 60000 | 823 |
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
