產品特性

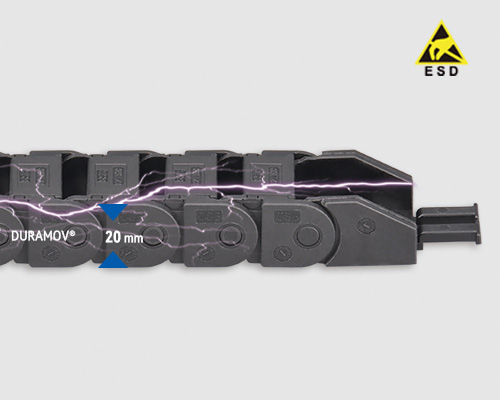

C21E.20抗靜電可打開微型電纜拖鏈體積較小，基于兩片式設計重量輕特別適用于高速運動；C21E.20抗靜電可打開微型電纜拖鏈適用于較小安裝空間，4種內寬規格可選...
● 消除靜電，表面電阻<10⁹Ω
● 長期使用溫度：-40/+120℃
● 內高Hi：20 mm
● 內寬Bi：25-50 mm
● 彎曲半徑R：28-48 mm
● 節距Pitch：30.5 mm

標準規格查詢

C21E.20抗靜電可打開微型電纜拖鏈

產品編碼：

內寬 Bi [mm]：

外寬 Ba [mm]：

內高 Hi [mm]：

外高 Ha [mm]：

節距 T [mm]：

彎曲半徑 R [mm]：

總高度 H [mm]：

退回極限距離 D [mm]：

彎曲半徑余量 K [mm]：

最大架空長度 [m]：

*訂貨周期 [wks]：

訂購產品

結構圖片

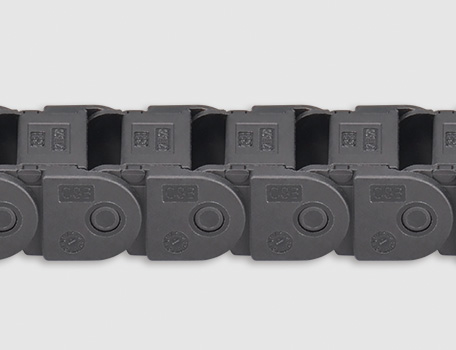

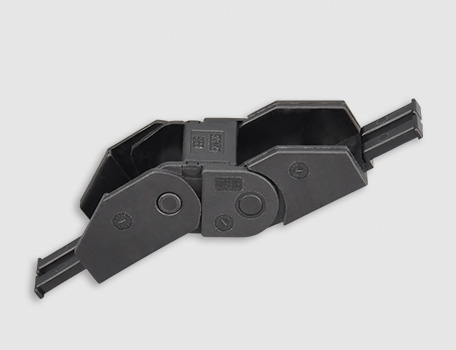

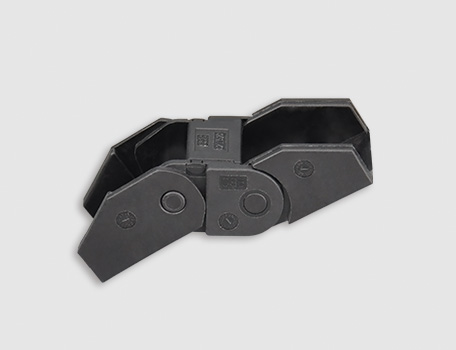

▊C21E.20微型可打開電纜拖鏈

C21E.20微型可打開電纜拖鏈

▊產品特性

C21E.20微型可打開式電纜拖鏈體積較小，基于兩片式設計重量輕特別適用于高速運動；C21E.20微型電纜拖鏈適用于較小安裝空間，3種內寬規格可選。
●拖鏈內高20mm，內寬25-50mm
●快速打開：沿拖鏈外側快速打開
●小節距設計實現低噪音順暢運行
●雙重限位堅固蓋板實現長行程

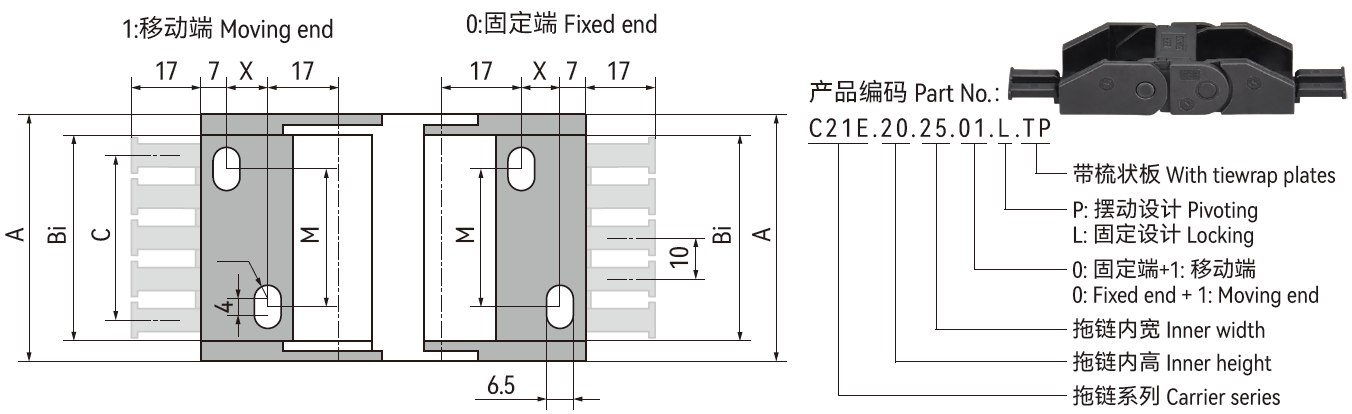

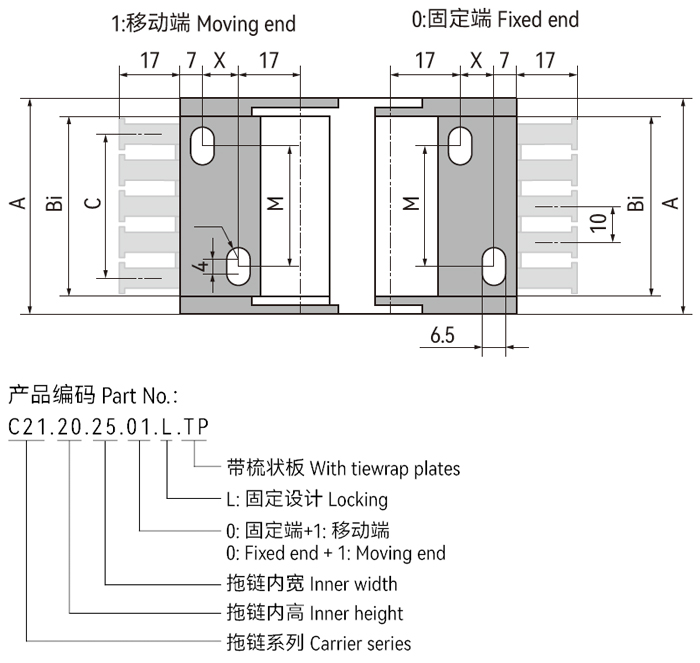

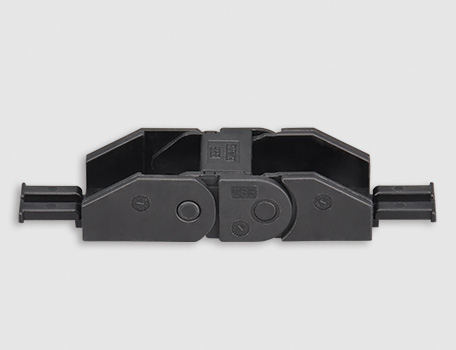

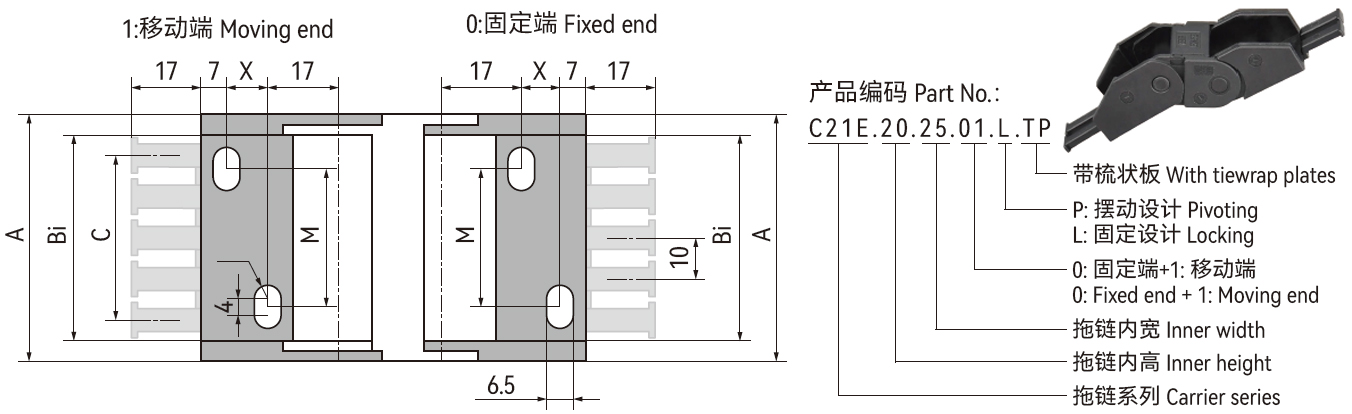

▊拖鏈接頭尺寸

無梳妝板接頭編碼（固定）	帶梳妝板接頭編碼（固定）	無梳妝板接頭編碼（固定）	帶梳妝板接頭編碼（固定）	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]	C [mm]	齒數 [mm]
C21E.20.25.01.L	C21E.20.25.01.L.TP	C21E.20.25.01.P	C21E.20.25.01.P.TP	25	36.3	14	10	20	3
C21E.20.38.01.L	C21E.20.38.01.L.TP	C21E.20.38.01.P	C21E.20.38.01.P.TP	38	49.3	14	23	30	4
C21E.20.50.01.L	C21E.20.50.01.L.TP	C21E.20.50.01.P	C21E.20.50.01.P.TP	50	61.3	14	35	40	5

▊技術參數

架空長度	≤ 0.7m	速度/ 加速度 FL_G	≤ 3 [m/s] / 8 [m/s2 ]
滑行距離	不適用	速度/ 加速度 FL_B	≤ 2 [m/s] / 4 [m/s2 ]
豎直懸掛	≤ 5m	滑行速度/ 加速度	不適用
垂直站立	≤ 0.5m	允許溫度	-40℃ ~120℃
側向架空	≤ 0.5m	阻燃等級	UL94 HB

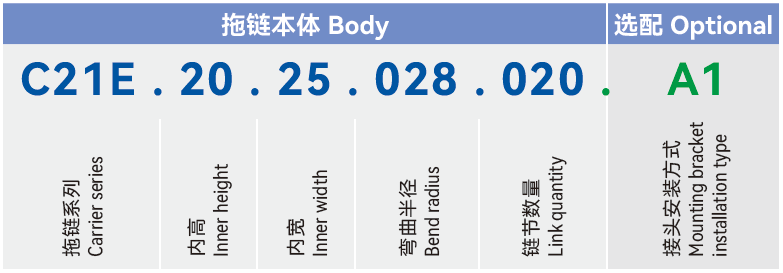

▊預裝拖鏈訂購編碼


▊ CSB可打開微型電纜拖鏈安裝說明

推入并卡合放入位置按壓并卡合分開鏈節

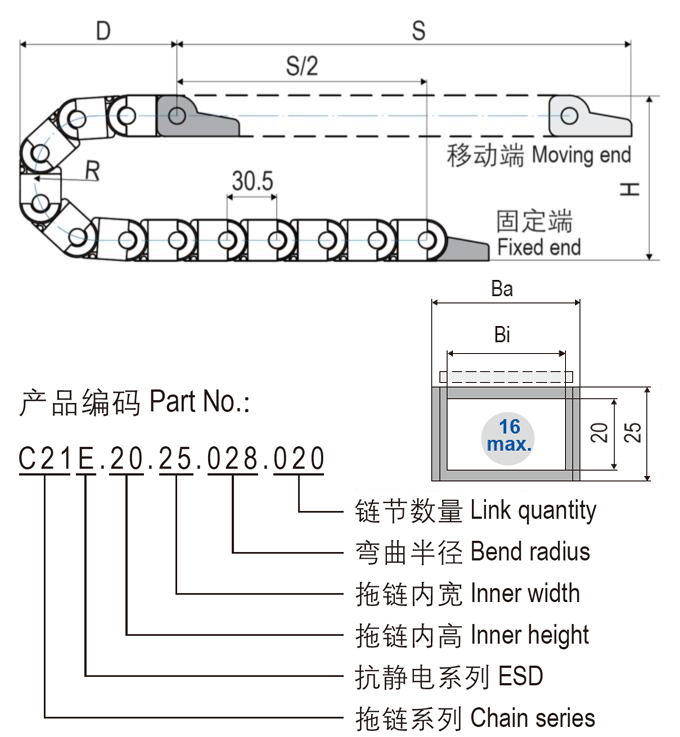

▊拖鏈安裝尺寸

微型可打開電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R	028	038	048
H	81	101	121
D	86	96	106
K	150	185	215

*實際安裝高度：H_F=H+10mm（負載 0.1kg/m)

▊接頭安裝方式

微型可打開電纜拖鏈接頭安裝方式

*C21E.20拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

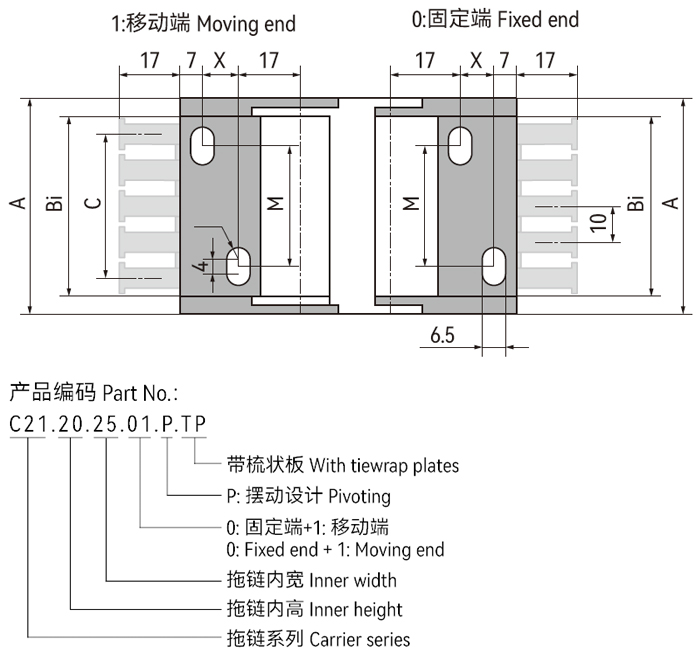

▊C21E.20.Bi.01.P

微型可打開電纜拖鏈特殊配置

*推薦架空長行程拖行應用

C21 可打開微型電纜拖鏈

文件類型 PDF文件

文件大小 505KB

出版時間 10-2023

出版序號 CSB/CAT.064

立即下載

858 次

▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
