Polymer-tech SolutionsTM
● 作為兼顧耐磨性能和低廉的價格被開發的材料。適用于大批量低成本需求。
● 連續使用溫度：-40℃/+80℃；
● 適合多數中低載荷場合；
● 適合干運行、免維護；
● 大批量、低成本要求
材料性能 | 標準 | 單位 | CSB-EPBH |
一般性能 | |||
顏色 | - | - | 黑色 |
密度 | ISO1183 | g/cm3 | 1.43 |
最大吸濕率，50%RH | ISO62 | % | 0.3 |
最大吸水率 | ISO62 | % | 1.2 |
對鋼動摩擦系數 | ITS025 | μ | 0.05-0.20 |
極限PV值 | ITS026 | N/mm2×m/s | 0.30 |
機械性能 | |||
彎曲模量 | ISO178 | MPa | 2000 |
彎曲強度 | ISO178 | MPa | 60 |
最大靜載荷 | ITS027 | MPa | 30 |
最大動載荷 | ITS028 | MPa | 12 |
邵氏硬度 | ISO868 | D | 74 |
物理和熱性能 | |||
連續運行溫度 | ITS029 | ℃ | +80 |
短時運行溫度 | ITS029 | ℃ | +120 |
最低運行溫度 | ITS029 | ℃ | -40 |
導熱性 | ISO22007 | W/m/K | 0.20 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 10 |
阻燃等級 | UL94 | Class | HB |
導電性能 | |||
體電阻率 | IEC60093 | Ω·cm | >1013 |
面電阻率 | IEC60093 | Ω | >1012 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃

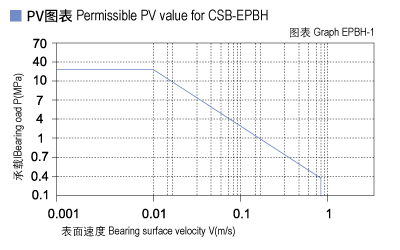

CSB-EPBH系列軸承最大運行PV值為0.30N/mm2 x m/s；由此決定軸承所承受的載荷與速度成反比，詳細查閱圖表EPBH-1。

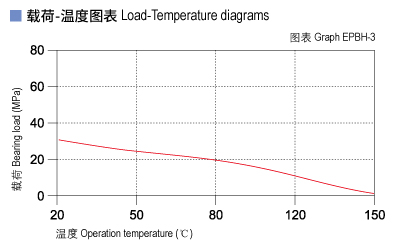

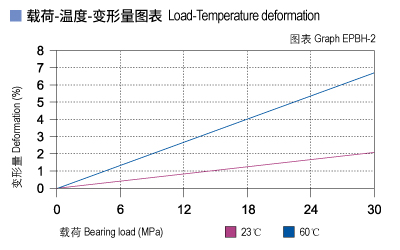

CSB-EPBH系列軸承可承受最大靜載荷為30Mpa，在此載荷下軸承的最大壓縮變形量參考圖表EPBH-2，軸承實際工作載荷略小于30Mpa，載荷還受到運行速度以及溫度的影響，速度越快 (Vmax：0.8m/s) 會導致摩擦溫度上升，而溫度上升 (Tmax：80℃) 會導致軸承的承載能力逐漸減弱，載荷隨軸承工作溫度變化情況參考圖表EPBH-3。

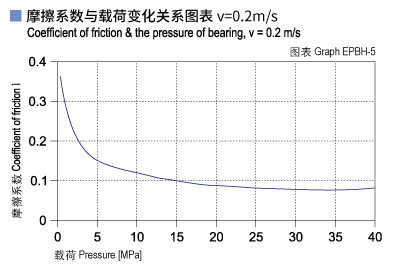

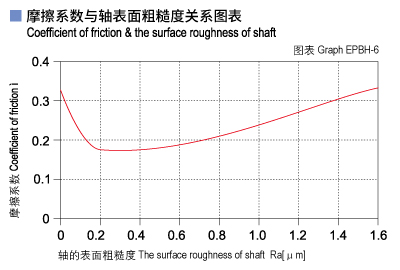

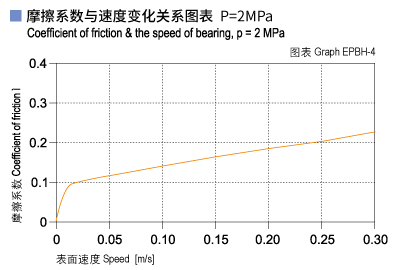

CSB-EPBH軸承摩擦系數受運行速度以及軸承載荷變化影響相對較?。ㄒ?jiàn)圖表EPBH-4與圖表EPBH-5），這也是CSBEPBH作為塑料軸承通用型號選擇的因素；此軸承可以保持一直比較低的摩擦系數從而確保了整個摩擦磨損性能的優越性。根據圖表EPBH-6顯示CSB-EPBH軸承的摩擦系數還會受到對磨軸表面粗糙度的影響而發生變化，我們推薦此軸承使用軸表面粗糙度值為Ra0.3～0.5um。
| CSB-EPBH | 干運行 | 油脂 | 油 | 水 |
| 摩擦系數μ | 0.05~0.20 | 0.09 | 0.04 | 0.04 |

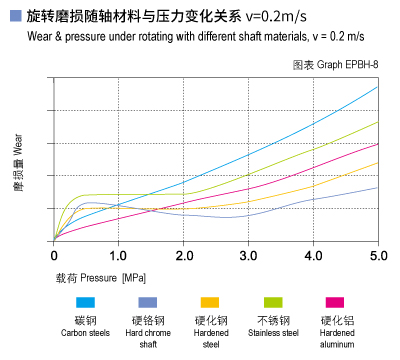

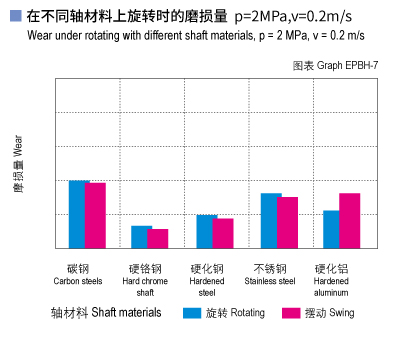

軸材料對軸承的磨損有很大影響，但CSB-EPBH軸承適合幾乎所有的軸材料；通過圖表EPBH-7與圖表EPBH-8可以看出當使用硬鉻鋼軸或硬化鋼軸時CSBEPBH軸承的磨損特性都非常出色。
CSB-EPBH塑料軸承能抵抗弱堿、弱酸以及各類潤滑油的腐蝕。

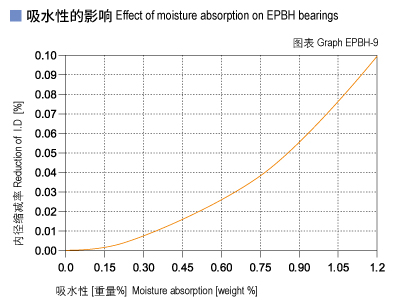

在標準大氣壓中，CSB-EPBH塑料軸承的吸水率為0.3%，浸泡水中最大平衡吸水率為1.2%；由于其具有低吸水率的特性，故此軸承可以用于一般潮濕環境中。
CSB-EPBH長久暴露在紫外線下顏色基本不會改變。材料的硬度，抗壓強度和耐磨性都不會改變。
CSB-EPBH塑料軸承配合公差
直徑 [mm] | 壓裝后公差 E10 [mm] | 安裝孔徑 H7 [mm] | 配合軸徑 h9 [mm] |
>0～3 | +0.014～+0.054 | 0～+0.010 | 0～-0.025 |
>3～6 | +0.020～+0.068 | 0～+0.012 | 0～-0.030 |
>6～10 | +0.025～+0.083 | 0～+0.015 | 0～-0.036 |
>10～18 | +0.032～+0.102 | 0～+0.018 | 0～-0.043 |
>18～30 | +0.040～+0.124 | 0～+0.021 | 0～-0.052 |
>30～50 | +0.050～+0.150 | 0～+0.025 | 0～-0.062 |
>50～80 | +0.060～+0.180 | 0～+0.030 | 0～-0.074 |
>80～120 | +0.072～+0.212 | 0～+0.035 | 0～-0.087 |
>120～180 | +0.085～+0.245 | 0～+0.040 | 0～-0.100 |
▊CSB-EPB?工程塑料軸承查詢系統V2.1?是基于CSB?實驗室大量的測試數據分析計算，您可以通過輸入軸承載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)要求，系統數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證是否符合實際使用要求。
▊CSB-EPB?工程塑料軸承查詢系統輸出數據信息僅供設計選型參考，不可作為最終軸承材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
▊DURAPLAS?自潤滑半成品查詢系統V2.0?是基于CSB?實驗室大量的測試數據以及棒板材料特性結合分析計算，您可以通過輸入載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證符合實際使用要求。
▊DURAPLAS?自潤滑半成品查詢系統輸出數據僅供設計選型參考，不可作為最終材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
| 化學介質 | EPBH軸承材料抗性 |
| 酒精 | 完全抵抗 |
| 碳?xì)浠衔?/td> | 完全抵抗 |
| 無添加劑油和脂 | 完全抵抗 |
| 燃油 | 完全抵抗 |
| 弱酸 | 部分抵抗 |
| 強酸 | 無抵抗 |
| 弱堿 | 完全抵抗 |
| 強堿 | 部分抵抗 |
請選擇需要查詢的軸承材料與化學介質...
▊CSB?軸承材料化學抗性數據是CSB化學實驗室采用單一化學介質或相似化學品在室溫23℃ 下對比檢測結果，并未考慮其它溫度以及化學介質混合液對CSB?軸承材料化學抗性的影響；因此，查詢結果僅供參考。 CSB?建議用戶在化學介質中使用CSB軸承零件之前需要在實際使用條件下進行測試驗證軸承的適用性。
