Polymer-tech SolutionsTM
● 高溫下的低摩擦系數和耐磨性同樣出色材料?？够瘜W(xué)腐蝕優良。被用于高溫、高化學抗性要求下耐磨軸承的優選材料。
● 連續使用溫度：-40℃/200℃；
● 非常低的摩擦系數；
● 適合干運行、免維護；
● 高溫和良好的化學抗性；
● 適合潮濕環境中使用。
材料性能 | 標準 | 單位 | CSB-EPB21 |
一般性能 | |||
顏色 | - | - | 米色 |
密度 | ISO1183 | g/cm3 | 1.53 |
最大吸濕率，50%RH | ISO62 | % | 0.1 |
最大吸水率 | ISO62 | % | 0.3 |
對鋼動摩擦系數 | ITS025 | μ | 0.05-0.20 |
極限PV值 | ITS026 | N/mm2×m/s | 0.80 |
機械性能 | |||
彎曲模量 | ISO178 | MPa | 2800 |
彎曲強度 | ISO178 | MPa | 55 |
最大靜載荷 | ITS027 | MPa | 80 |
最大動載荷 | ITS028 | MPa | 37 |
邵氏硬度 | ISO868 | D | 77 |
物理和熱性能 | |||
連續運行溫度 | ITS029 | ℃ | +200 |
短時運行溫度 | ITS029 | ℃ | +240 |
最低運行溫度 | ITS029 | ℃ | -40 |
導熱性 | ISO22007 | W/m/K | 0.24 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 6 |
阻燃等級 | UL94 | Class | V0 |
導電性能 | |||
體電阻率 | IEC60093 | Ω·cm | >1012 |
面電阻率 | IEC60093 | Ω | >1011 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃

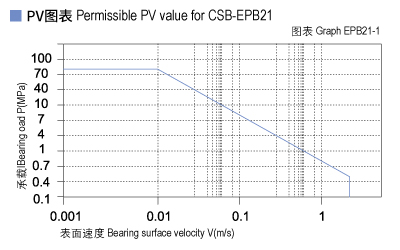

CSB-EPB21塑料軸承最大運行PV值0.80N/mm2 x m/s；由此決定軸承所承受的載荷與速度成反比，詳細查閱圖表EPB21-1。
CSB-EPB21塑料軸承可承受最大靜載荷為80Mpa，在此載荷下軸承的最大壓縮變形量參考圖表EPB21-2，軸承實際工作載荷略小于80Mpa，載荷還受到運行速度以及溫度的影響，速度越快 (Vmax：2.0m/s) 會導致摩擦溫度上升，而溫度上升 (Tmax：200℃) 會導致軸承的承載能力逐漸減弱，載荷隨軸承工作溫度變化情況參考圖表EPB21-3。

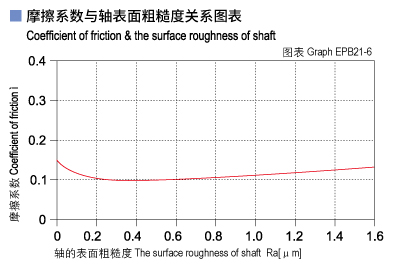

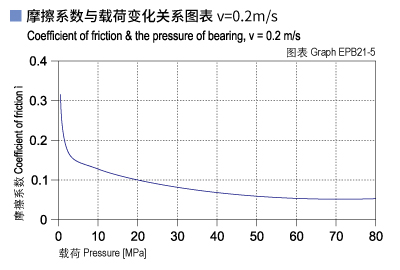

圖表EPB21-4表明CSB-EPB21塑料軸承在載荷保持不變時旋轉下的摩擦系數會隨著速度的增加而略有減低；圖表EPB21-5表明CSB-EPB21塑料軸承在速度保持不變時旋轉下的摩擦系數會隨著載荷的增加而逐步降低，特別是在載荷小于30Mpa的情況下。圖表EPB21-6表明CSB-EPB21塑料軸承的對磨軸粗糙度在Ra0.3～0.4um時摩擦系數幾乎沒有變化，但當軸表面粗糙度大于Ra0.4時摩擦系數會快速上升；我們推薦使用軸的粗糙度為Ra0.3～0.4um。
| CSB-EPB21 | 干運行 | 油脂 | 油 | 水 |
| 摩擦系數μ | 0.05~0.20 | 0.09 | 0.04 | 0.04 |
圖表EPB21-7與EPB21-8表明CSB-EPB21塑料軸承在低載荷旋轉運動時適合大都數軸材料，而在高載旋轉下不銹鋼軸表現尤為特出（見圖表EPB21-8）；CSB-EPB21塑料軸承在采用硬鉻鋼軸與硬化鋁軸擺動運動下較為合適，而在旋轉運動中不銹鋼軸和硬化鋁軸效果比較好。
CSB-EPB21塑料軸承具有很好的化學抗性，能抵抗絕大多數酸堿。
▊吸水性
在標準大氣壓中，CSB-EPB21塑料軸承的吸水率極低0.1%，浸泡水中最大平衡吸水率為0.3%；因此材料不會吸水而發生性能和尺寸變化，適合用于潮濕環境甚至水下。
CSB-EPB21長久暴露在紫外線下材料表面會發生蛻變，抗壓強度會下降。
CSB-EPB21系列軸承配合公差
直徑 [mm] | 壓裝后公差 E10 [mm] | 安裝孔徑 H7 [mm] | 配合軸徑 h9 [mm] |
>0～3 | +0.014～+0.054 | 0～+0.010 | 0～-0.025 |
>3～6 | +0.020～+0.068 | 0～+0.012 | 0～-0.030 |
>6～10 | +0.025～+0.083 | 0～+0.015 | 0～-0.036 |
>10～18 | +0.032～+0.102 | 0～+0.018 | 0～-0.043 |
>18～30 | +0.040～+0.124 | 0～+0.021 | 0～-0.052 |
>30～50 | +0.050～+0.150 | 0～+0.025 | 0～-0.062 |
>50～80 | +0.060～+0.180 | 0～+0.030 | 0～-0.074 |
>80～120 | +0.072～+0.212 | 0～+0.035 | 0～-0.087 |
>120～180 | +0.085～+0.245 | 0～+0.040 | 0～-0.100 |
▊CSB-EPB?工程塑料軸承查詢系統V2.1?是基于CSB?實驗室大量的測試數據分析計算，您可以通過輸入軸承載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)要求，系統數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證是否符合實際使用要求。
▊CSB-EPB?工程塑料軸承查詢系統輸出數據信息僅供設計選型參考，不可作為最終軸承材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
▊DURAPLAS?自潤滑半成品查詢系統V2.0?是基于CSB?實驗室大量的測試數據以及棒板材料特性結合分析計算，您可以通過輸入載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證符合實際使用要求。
▊DURAPLAS?自潤滑半成品查詢系統輸出數據僅供設計選型參考，不可作為最終材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
| 化學介質 | EPB21軸承材料抗性 |
| 酒精 | 完全抵抗 |
| 碳?xì)浠衔?/td> | 完全抵抗 |
| 無添加劑油和脂 | 完全抵抗 |
| 燃油 | 完全抵抗 |
| 弱酸 | 部分抵抗 |
| 強酸 | 部分抵抗 |
| 弱堿 | 完全抵抗 |
| 強堿 | 部分抵抗 |
請選擇需要查詢的軸承材料與化學介質...
▊CSB?軸承材料化學抗性數據是CSB化學實驗室采用單一化學介質或相似化學品在室溫23℃ 下對比檢測結果，并未考慮其它溫度以及化學介質混合液對CSB?軸承材料化學抗性的影響；因此，查詢結果僅供參考。 CSB?建議用戶在化學介質中使用CSB軸承零件之前需要在實際使用條件下進行測試驗證軸承的適用性。
